Ref. USO7203AX
Amplificador / Conversor de RF

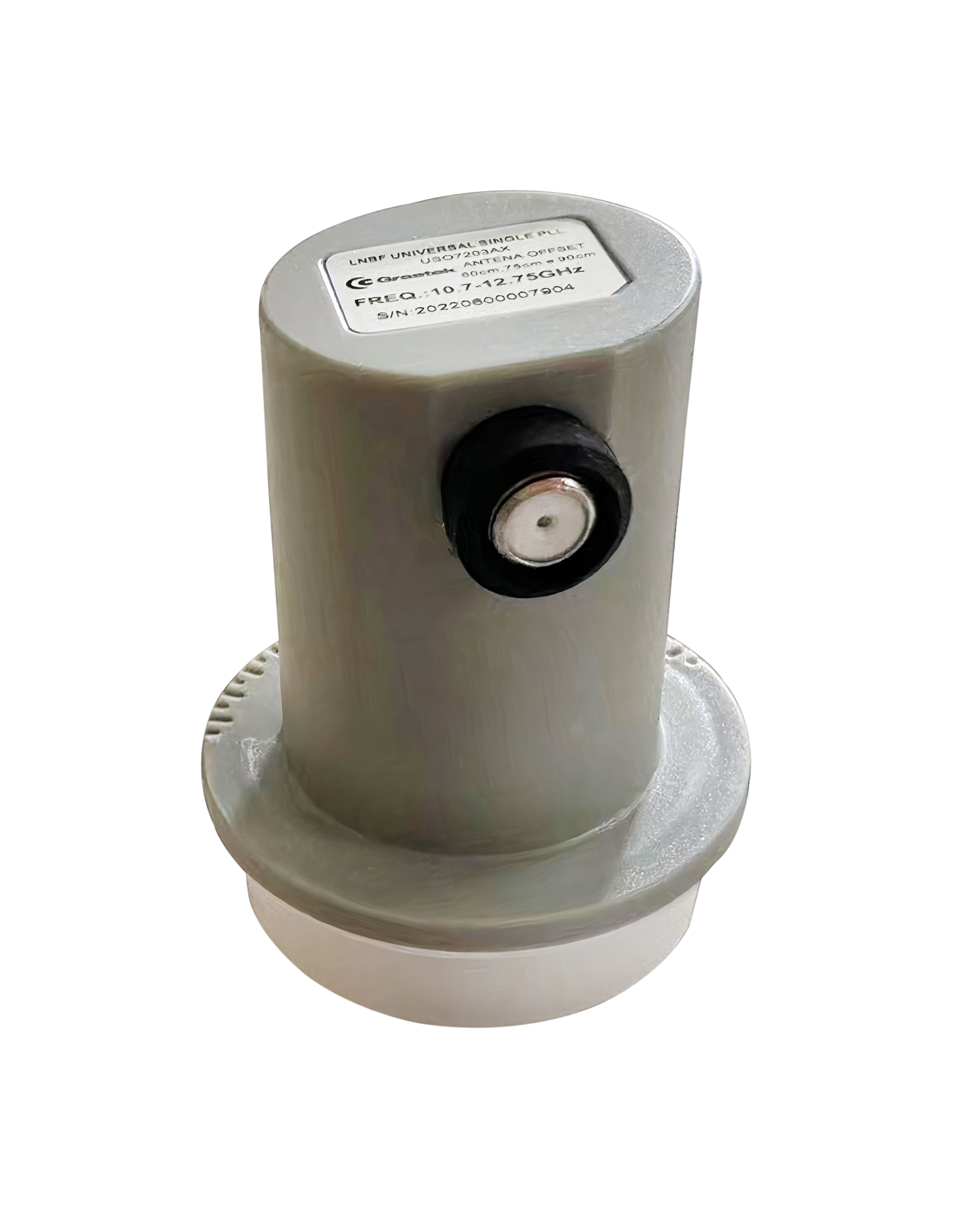

O LNBF USO7203AX da Greatek é a melhor solução para sistemas que utilizam um único ponto de TV em banda Ku. Com ótimo desempenho e baixo nível de ruído, proporciona excelente qualidade na recepção de imagens. É compatível com antenas offset de 60cm ou de 90cm. Com perfil universal, é útil para todos os tipos de receptores via satélite.
Especificações Técnicas

Frequência de Entrada                                                     Banda Baixa: 10.7 – 11.7 GHz
Banda Alta: 11.7 – 12.75 GHz

Frequência de Saída                                                                     Banda Baixa: 950 – 1950 MHz

Banda Alta: 1100 – 2150 MHz
Frequência do O.L.                                                           Banda Baixa: 9.75 GHz
Banda Alta: 10.6 GHz

Figura de Ruído                                                                             < 1.0 dB

Estabilidade do Oscilador                                                             ± 1 MHz @ (25°C)

-55 dBc/Hz @ 1KHz

Ruído de fase                                                                                 -75 dBc/Hz @ 10KHz

-90 dBc/Hz @ 100KHz

-90 dBc/Hz @ >500KHz

Ganho                                                                                              60  ̴68 dB

Linearidade do Ganho                                                                             3.0 dB

Ripple do ganho                                                                                1.0 dB @ 36 MHz

Nível de saída P1dB                                                                       3 dBm

Ponto de 3° ordem                                                                        +10 dBm

Intermdulação                                                                                < -50 dBc



Polarização cruzada                                                                       >22 dB

Impedância                                                                                      75 Ohms

Consumo em nível DC                                                                    ≤ 100 mA por porta

Tensão de operação                                                                        Vert.: 10 a 14V Horiz.: 15.5 a 21V

Temperatura de operação                                                             – 30°C  ̴+60°C

Chaveamento de banda                                                                  Banda baixa: 0 Hz Banda alta: 22 KHz

Conector                                                                                            Tipo F fêmea

Número de saídas                                                                             2 portas

Faça o download do Datasheet clique aqui.
