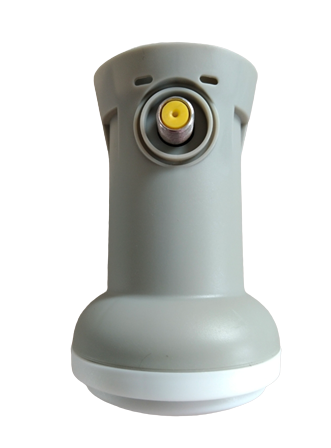

Ref. USO-7300AX
Amplificador de baixo ruído – LNB
O LNBF USO-7300AX da Greatek é a melhor solução para sistemas que utilizam um único ponto de TV em banda Ku. Com ótimo desempenho e baixo nível de ruído, proporciona excelente qualidade na recepção de imagens.
É compatível com antenas offset de 60cm ou de 90cm.
Com perfil universal, é útil para todos os tipos de receptores via satélite.
Especificações Técnicas
| Frequência de Entrada | Banda Baixa: 10.7 – 11.7 GHz Banda Alta: 11.7 – 12.75 GHz |
| Frequência de Saída | Banda Baixa: 950 – 1950 MHz Banda Alta: 1100 – 2150 MHz |
| Frequência do O.L. | Banda Baixa: 9.75 GHz Banda Alta: 10.6 GHz |
| Estabilidade do O.L. (25°C) | ± 0.5 MHz |
| Estabilidade do O.L. (-30℃to+60℃) | ± 1.0 MHz |
| Ruído de Fase | < -50 dBc/Hz @ 1 KHz < -70 dBc/Hz @ 10 KHz < -90 dBc/Hz @ 100 KHz |
| Figura de Ruído | <1.0dB |
| Ganho de Conversão | 55dB a 65dB (Ganho Normal) 60dB a 75dB (Ganho Alto) |
| Variação do Ganho (sobre a banda operacional) | ± 4.0dB p-p (Max.) |
| Variaçao do Ganho | ± 0,8 dB sobre qualquer largura de banda de 36 MHz |
| Nível de Espúrio de Banda | -60dB |
| Polarização Cruzada | 18dB (Min) |
| Rejeição de Imagem | 40dB (Min) |
| Ponto de Compressão em 1dB | 0dBm (Min) |
| VSWR de saída | 2.5 : 1 (Max) |
| Consumo em nível DC | 90mA (Max) |
| Tensão de Comutação de Polarização | Vertical : 10.0 ~ 14.5 V Horizontal : 15.5 ~ 21.0 V |
| Frequência de Comutação de Banda | Banda Alta: 22±4 KHz |
| Temperatura de Operação | -30 °C~ + 65 °C |
| Conector de saída | 75Ω Tipo F |
| À prova d’água | 0.26Kg/C㎡ (Min.) |
